YZDS系列圓振動篩
一、概述
YZDS系列振動篩為一種圓運動振動篩，該系列振動篩適用于冶金、礦山、煤炭、建材、化工、電力、交通、輕工等部門進行各種物料的分級。它具有如下特點：
1、結構新穎，處理能力大，篩分效率高。
2、采用振動電機作為激振源，使用維修方便。
3、采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔。
4、采用橡膠陌振彈簧，壽命長、噪聲小、過共振區平穩等。
二、工作原理
YZDS系列振動篩為單鈾圓運動慣性振動篩，它是利用慣性電機工作時，偏心塊產生的慣性力迫使篩箱產生振動，使加到篩機篩面上的物料產生拋擲運動，從而使一定粒度的物料顆粒透過篩孔，實現篩分操作。
由于激據器布置在篩箱重心的上方 故篩箱兩端橢圓長軸成正八字形，且結料端橢圓長軸的上端朝向排料方向，有利于給到箱機上的物料迅速敬開*而誹料端橢圓長軸上端逆著排科方向，減低物料運動速度，有利于難篩物料透篩 且圓弧狀的篩面又增大了篩機的有效面積，從而可以提高其處理能力。

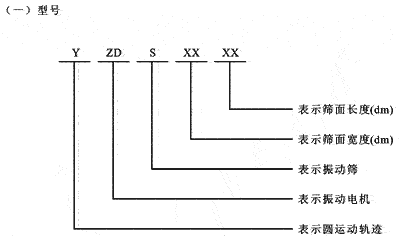

三、結構與型號
篩箱
篩箱是篩機的承裁部件，由側板、承料板、出科柜、聯接梁主梁，保護板等組合而成的套體結構，用以傳遞激振力，具有足夠的強度和剛度。
慣性電機：
采用ZG系列振動電機作為振源，它利用兩端軸伸偏心塊旋轉產生的離心力得到額定激振P。

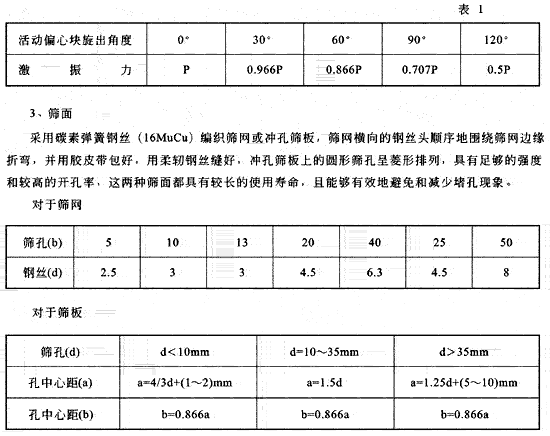

每組偏心塊由固定偏心塊和活動偏心塊組成，只要改變活動偏心塊對固定偏心塊在圓周方向的相對位置，使可以改變偏心塊的合成偏心距，進而調整激振力的大小，使用時可根據現場需要，調節激振力到所需位置，如表1所示。
橡膠簧：
用邵氏硬度為50和60的丁晴橡膠作振動系統的彈性元件易于變形，能有效地抗壓、抗剪、抗扭、內阻大。非線性的剛度特性，使其通過共振區時，振幅擴大較金屬簧小得多，使用壽命長，在合理的頻率比下工作，振動效果很好。
支座：
用型鋼焊成，作為振動質體的支撐，結構能保證足夠的強度與剛度，能合理安放彈性元件，便于安裝與維護。
四、選型
用戶可根據所允許的工作空間，生產能力，物料性質等因素進行綜合考慮，并參照YZDS系列振動篩的技術參數和特性來選型,對篩面性質(篩網、篩板及其篩孔大小、開孔率)的選擇，主要取決于物料性質(粘性、粒度、含水量等)，用戶可根據具體情況而定。
五、技術參數
YZDS系列圓振動篩技術參數
序號 規格型號 面積 m × m 篩孔尺寸 mm 給料粒度 mm 處理能力 t ／ h 振動次數 r/mm 雙振幅 mm 重量 kg 1 YzDS0510 0.5 5 — 25 ＜ 100 5 — 20 965 6 — 8 250 2 YzDS0515 0.75 5 — 25 ＜ 100 8 — 30 965 6 — 8 375 3 YZDS0520 1.0 5 — 25 ＜ 100 10 — 40 965 6 — 8 500 4 YzDS07l 5 1.12 5 — 25 ＜ 100 15 — 50 965 6 — 8 560 5 YzDS0720 1.5 5 — 25 ＜ 100 16 — 60 965 6 — 8 750 6 YzDS0725 1.87 5 — 25 ＜ 100 18 — 70 965 6 — 8 935 7 YzDSl020 2.0 5 — 50 ＜ 150 20 — 80 965 6 。 8 1000 8 YzDSl025 2.5 5 — 50 ＜ 150 30 — 100 965 6 — 8 1250 9 YzDSl030 3.0 5 — 50 ＜ 150 40 — 150 965 6 — 8 1500 10 YzDSl035 3.5 5 — 50 ＜ 150 50 — 180 965 6 — 8 1750 11 YzDSl220 2.4 5 — 50 ＜ 150 30 — 100 965 6 — 8 1200 12 YzDSl225 3.12 5 — 50 ＜ 150 40 — 150 965 6 — 8 1560 13 YzDSl230 3.75 5 — 50 ＜ 200 60 — 200 965 6 — 8 1875 14 YZDSl235 4.37 5 — 50 ＜ 200 70 — 250 965 6 — 8 2185
六、訂貨須知
1、訂貨時須寫清選用型號，確定好數量，要貨日期。
2、請注明篩面性質(篩網、篩板及其篩孔尺寸)。
3、本系列振動篩亦可根據用戶要求設計成雙層篩。
4、本廠亦可為用戶設計各種非標振動篩。
